4-4  استراژی Optimized Constant Z

در این روش مسیر ابزار به مانند روش  Optimized Z در برشهای موازی ایجاد شده در راستای ارتفاع Z ساخته میشود. تفاوت این روش با روش قبل این است که سطوح مـسطح کـه در روش Constant Z ماشینکاری نمیشود در این روش ماشینکاری خواهد شد.



Spiral :

در صورت انتخاب این گزینه مسیر بصورت مارپیچ با یکسری حلقه های بسته ایجاد میشـود، بـه شـکل زیر توجه کنید.

در صورت انتخاب این گزینه شکل زیر را خواهیم داشت.

Closed Offsets :

در صورت انتخاب این گزینه برای ماشینکاری در صورت نیاز  Offset های بسته سه بعدی ساخته شده و ماشینکاری بر طبـق آن صـورت مـیگیـرد. در صـورت عـدم انتخـاب، ماشـینکـاری بـدون سـاختن Offset های بسته انجام میگیرد. به دو شکل بعد دقت کنیـد. در شـکل دوم گزینـه  Closed Offsets تیـک خورده است.



5-4 استراتژی Offset

در این استراتژی یک طرح Offset یک دست برای کل قطعه کار در نظر گرفته شده و بر روی قطعـه کـار بصورت سه بعدی تصویر میشود. این Offset با مقدار  Stepover تعریف شده در همه جای قطعـه کـار حتی دیواره های عمودی نیز بصورت یک دست اعمال میشود.



Maximum Number :

حداکثر تعداد  Offset را در ایجاد مسیر ابزار بصورت دلخواه تعیین میکند.

Use Pattern :

در صورت انتخاب این گزینه از لیست میتوانید الگوی مورد نظر را که قبل ساختهایـد انتخـاب کنیـد. در صورت انتخاب، Pattern مسیر ماشینکاری براسـاس شـکل آن Pattern انجـام خواهـد شـد و در بقیـه سطح قطعه گسترش مییابد.

Start on Pattern :

در صورت انتخاب این گزینه نقطه شروع ماشینکاری از نقطـه شـروع Pattern انتخـابی در نظـر گرفتـه میشود.



 6-4 استراتژی Pencil

در این روش گوشه هایی که در محل برخورد دو سطح بصورت تیـز و نـه بـصورت مماسـی بـه وجـود آمده اند، ماشینکاری میشوند. در این روش ماشینکاری فقط در یک مسیر ایجاد میشود.

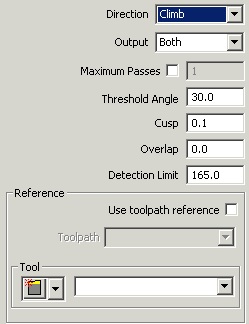

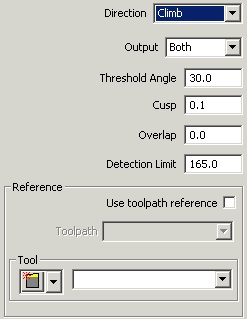

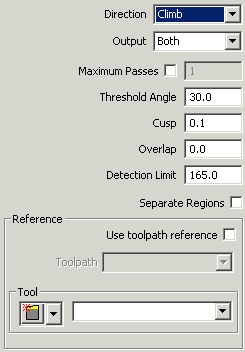

Out Put :

در این ناحیه، نوع مسیر ابزار ایجاد شده تعیین میشود. در این بخش قادر به انتخـاب یکـی از ایـن سـه حالت هستید.

  • Steep
    بخشی از مسیر ابزار را که در مقایسه با زاویه داده شده در Threshold Angle دارای شـیب کمتر نسبت به افق است، ایجاد میکند.
  • Shallow
    بخشی از مسیر ابزار را که در مقایسه با زاویه داده شده در  Threshold Angle دارای شیب بیشتر نسبت به افق است، ایجاد میکند.
  • Both
    هر دو حالت  Steep و Shallow را انجام میدهد.

Threshold Angle:

مقدار زاویه نسبت به راستای افق را در حالات فوق مشخص میکند.

این قسمت از محتوا مخصوص کاربران عضو سایت است. برای نمایش کامل محتوا باید در سایت عضو شوید یا وارد حساب کاربری خود شوید !
