ماشین کاری conture در نرم افزار Mastercam
ماشین کاری conture در نرم افزار Mastercam
برای ماشین کاری قطعه ترسیم شده در مسترکم ابتدا باید ماشین مورد نظر را با استفاده از گزینه machine type انتخاب کرد. سپس با استفاده از گزینه tool paths نحوه براده برداری را انتخاب می کنیم.
با زدن یکی از گزینه های pocket ,drill ,contour یا … صفحه ای نمایش داده می شود که از ما اسم ماشین کاری را می خواهد با زدن مسترکم ازما قسمتی که می خواهیم براده برداری شود را از ما می خواهد. با انتخاب قسمت مربوطه و زدن …..- 2d tool pathsنمایان می شود.
- 11- toolpath type
- 22- tool
- 33- holder
- 44- cut parameters
- 55- depth cuts
- 66- lead in/out
- 77- break trough
- 88- multi passes
- 99- tabs
- 100- linking parameterstool
path type-11
در این قسمت نوع ماشین کاری را می توان تغییر داد.
tool -22
در این قسمت می بایست ابزار مورد نظر را انتخاب کرد و پارامترهای مربوط به ابزار، سرعت پیشروی، سرعت برشی و… را تعیین کرد
- Tool dia -a
- Copner radias -b
- Tool name -c
- Tool# -d
- Head# -e
- Len offset -f
- Dia offset -g
- Spindle direction -h
- Feed rate -i
- Fpt -j
- Plunge rate -k
- Spindel speed -l
- Cs -m
- Retract rate –n
- Rapid retract -o
- Select library tool -p
- filter –q
A- در این قسمت می توان قطر ابزار را مشخص کرد.
B- در این قسمت می توان شعاع لبه ی ابزار را در صورتی که وجو داشته باشد تعیین کرد
C در این قسمت تام ابزار مشخص می شود
H- این قسمت جهت چرخش اسپیندل یا ابزار را تعیین می کند که به صورت ساعتگرد ( )CWیا به صورت پادساعتگرد ()CCW
I- در این قسمت می توان سرعت پیشروی را تعیین کرد
j- در این قسمت میزان پیشروی به ازای هر دندانه تعیین می گردد
K- در این قسمت سرعت ورود به ابزار به داخل قطعه تعیین می شود
L- در این قسمت سرعت چرخش ابزار تعیین می شود
M- در این قسمت سرعت برشی مشخص می شود
N- در این قسمت سرعت خروج ابزار از قطعه کار معین می شود.
نکته : این گزینه زمانی فعال می شود که از گزینه RAPID Retract برداشته می شود.
P- با استفاده از این گزینه ابزار مورد نظر از جعبه ابزار انتخاب می شود
Q- با استفاده از این گزینه می توان ابزارها را که به صورت شماتیک کشیده شده دید و با فعال کردن ابزارهای مورد نظر و جنس آنها در گزینه select library toolابزارها را با مشخصات دلخواه انتخاب کرد
نکته : با 2 بار کلیک کردن روی ابزار انتخاب شده می توان مشخصات ابزار را تغییر داد

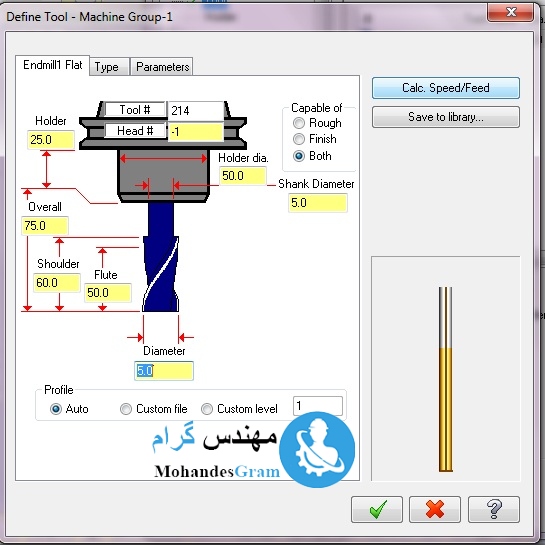

خشن تراشی rough
پرداخت کاری finish
هردو both
