آماده کردن مدل و مقدمات ماشینکاری در پاورمیل بخش اول

آماده کردن مدل و مقدمات ماشینکاری در پاورمیل بخش اول:

1-2 نحوه انتقال فایل به  PowerMillو نرم افزار Ps-exchange

برای انتقال فایل از نرمافزارهای دیگر به  PowerMillبهترین روش به شرح زیر است:

1- در نرم افزاری که مدل طراحی شده است مدل را با پسوندهای استاندارد مدل ذخیره کنید.

معمولاً پسوند  STPیا  IGSبهتر از دیگر پسوندها عمل میکند.

2- نرم افزار  Ps-Exchange را اجرا کنید. برای اجرای این نرم افزار میتوانید از منوی Main، Bar آیکن ابتدای خط را بزنید و یا اینکه از  Desktop یا  Start Menu نرم افزار را اجرا کنید. نرم افزار به شکل زیر ظاهر خواهد شد.





3. در این نرم افزار به منوی فایل رفته و  Import را بزنید.

4. سپس با انتخاب مسیر فایل مورد نظر را انتخاب کنید و به نرم افزار  Import کنید.

5. بعد از  Importشدن مدل، در منوی فایل  Export را بزنید. در این مرحله میتوانید کل مدل یا قسمتی از آن را انتخاب نموده و  Export کنید. در صورتی که چیزی را انتخاب نکرده باشید، پیغام زیر ظاهر خواهد شد.

این پیغام بدین معنی است که شما چیزی را انتخاب نکرده اید، آیا میخواهید تمام مدل Export شود؟ در صورت زدن  ، Yesپنجره  Exportباز خواهد شد ودر غیر این صورت به محیط نرم افزار باز خواهید گشت.

حال مسیر مورد نظر برای دخیره شدن را انتخاب کنید و از طریق  File Format پسوند DGK را انتخاب کنید.

بعد از  Export کردن یک فایل جدید با پسوند  DGK ساخته خواهد شد. حال میتوانید این فایل را در  PowerMill به راحتی  Import کنید.

[private_content]



2-2  منوی Model Transform

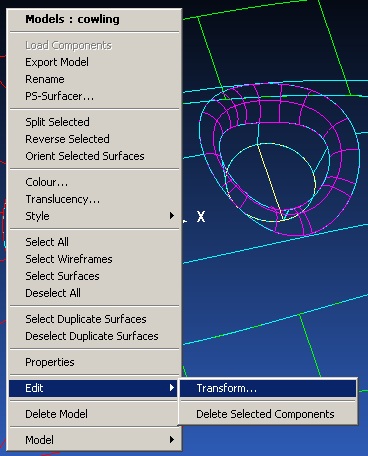

جهـت جابجـایی، چـرخش و  Mirror مـدل، بـر روی مـدل راسـت کلیـک کنیـد و از منـوی Edit گزینـه Transform را انتخاب کنید.

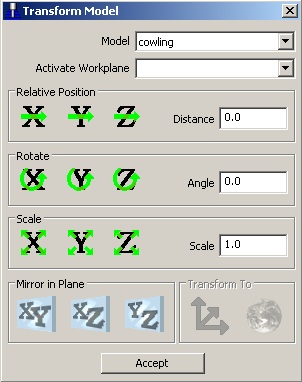

پنجره زیر ظاهر میشود.

حال با قرار دادن میزان فاصله در  Distance و زدن  Y ،Xیا  Zمدل در جهت مذبور جابجا خواهد شد. با قرار دادن زاویه در Angle میتوان مـدل را حـول محـور انتخـابی چرخانـد وهمچنـین بـا دادن ضـریب بزرگنمایی در Scale مدل را کوچک یـا بـزرگ کـرد. بـا انتخـاب صـفحات در قـسمت Mirror in Plane میتوان مدل را نسبت به صفحهای که انتخاب میکنید Mirror کنید.

“توجه داشته باشید از این پنجره میتوانید برای جابجایی نقطه صفر و صفر مدل استفاده کنید.



3-2 تعریف Workplane

شما میتوانید از  Workplane برای تعریف صفر و صـفر جدیـد و راسـتای محورهـای مختـصات بـرای ماشینکاری استفاده کنید. توجه داشته باشید با استفاده از این روش میتوانیـد چنـدین صـفر و صـفر و سیستم مختصات برای یک مدل تعریف نموده و هر کدام را که میخواهیـد فعـال نمـوده و براسـاس آن ماشینکاری کنید.

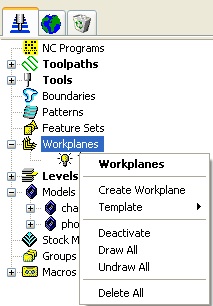

برای ایجاد یک  Workplane جدید در محیط  ،Explorerبر روی منوی  Workplanes کلیک راست کنیـد و Create Workplane را بزنید، مطابق شکل زیر:

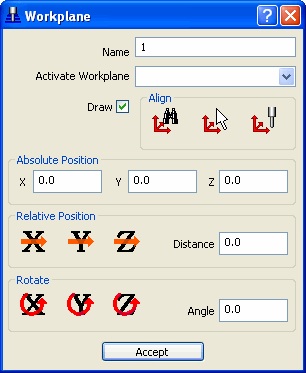

پنجره زیر ظاهر خواهد شد:

در این پنجره شما مـیتوانیـد  Workplane جدیـد را تعریـف نماییـد. فرامـوش نکنیـد قبـل از هـر کـاری Workplane مورد نظرتان را در منوی  Activate Workplane انتخاب کنید تا فعال شـود و تغییراتـی کـه انجام میدهید اعمال شود.

1. برای تغییر موقعیت  Workplane از روشهای زیر میتوانید استفاده کنید.
2. در قسمت  Absolute Position مختصات مورد نظرتان را وارد کنید.
3. در قسمت  Relative Position با دادن فاصله در  Distance و زدن  X, Y, Zموقعیت Workplane را در راستای محور انتخابی جابجا کنید.
4. در قسمت  Rotate با دادن زاویه در  Angle و زدن  X, Y, Zزاویه  Workplane را حول راستای محور انتخابی بچرخانید.

میتوانید در قسمت  Align به یکی از سه روش زیر عمل کنید:

با زدن گزینه اول از سمت چپ ، Workplane در جهت زاویه دید شما قرار خواهد گرفت.

با زدن گزینه دوم، Workplane در جهت راستا و موقعیت نقطه یا سطحی که انتخاب کنید قرار خواهد گرفت.

با زدن گزینه سوم، Workplane در موقعیت و راستای ابزار فعال قرار خواهد گرفت.



4-2 تعریف بلوک خام

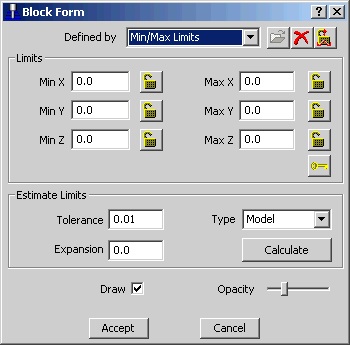

برای تعریف بلوک خام در منوی اصلی  را بزنید. پنجره زیر باز خواهد شد.



در صورت زدن  Calculate نرم افزار بصورت اتوماتیک یک مکعب مستطیل که مدل را کاملاً احاطه کـرده است را به عنوان بلوک خام ایجاد میکند.

میتوانید مقادیر حد پایین ( Min ) و حد بالا ( Max ) را برای  X,Y, Z به دلخواه خود وارد کنیـد. همچنـین اگر میخواهید قطعه خام را در جهات مختلف کوچک یا بزرگ کنید میتوانید در منوی Expansion مقدار مورد نظرتان را وارد کنید و مجدداً  Calculate را بزنید. با زدن  میتوانـد حـد مـورد نظـر را در آن جهت قفل کنید تا ثابت بماند.

فراموش نکنید در صورت تیک نکردن  Draw بلوک خام نمایش داده نمیشود. این گزینه به مانند  در منوی View عمل میکند.

در قسمت  Defined by نیز میتوانید نوع بلوک خام را از حالت مکعب مستطیل به انواع دیگر تغییر دهید.



5-2 تعریف سرعتهای ماشینکاری

با زدن آیکن  از منوی اصلی پنجرهای مطابق شکل بعد ظاهر میشود.

در این پنجره سرعت حرکت سریع (G00) و حرکتهای ماشینکاری تعیین می شـود. بـا انتخـاب گزینـه Load From Active Tool مقادیر این پنجره از دادههای  Cutting Data در ابزار فعال برداشته میشـود.

در صورت انتخاب  Apply to Active Toolpath این مقادیر به مسیر ماشینکاری فعال کـه قـبلاً سـاخته شده اعمال خواهد شد.
