بررسی ابزار ها در نرم افزار پاورمیل powermill بخش دوم:

در بخش قبلی از وب سایت مهندس گرام، به بررسی ابزار ها در نرم افزار پاورمیل پرداختیم که در این قسمت به ادامه این مبحث می پردازیم



6-6 راستای محور ابزار Tool Axis Direction

با استفاده از منوی  Tool Axis Direction میتوان راستای ابزار را کنترل کرد. به طور پیش فرض ابزار به صورت عمودی (Vertical) قرار دارد که از آن در ماشینکاری سه محوره استفاده میشود.



Tool Axis :

شامل لیستی از جهت های مختلف ابزار است. اگر چه گزینه پیش فرض آن Vertical است امـا مـیتوانیـد آن را تغییر دهید.

توجه داشته باشید در صورت تغییر راستای ابزار، ماشینکاری از سه محور به چند محور تبدیل خواهد شد. معمولاً نرم افزارهای PowerMill موجود در ایران امکان ساخت خروجی  CNC در ماشینکاریهای چند محوره را ندارند.



7-6 برگه Cutting Data

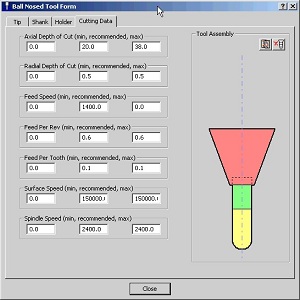

هنگام تعریف ابزار، در پنجره ابزار میتوان پارامترهای براده برداری را برای هر ابزار تعریف نمود برای این منظور در پنجره ابزار، برگه چهارم یعنی Cutting Data را بزنید. این برگه شامل گزینه هایی است که در شکل بعد میبینید.

برای هر کدام از این پارامترها میتوان کمترین مقدار، (Min) بیـشترین مقـدار(Max) و مقـدار توصـیه شده Recommended را در سه ستون مربوطه تعریف نمود.

توصیه میشود این پارامترها را برای ابزارهـای مـورد اسـتفاده تعریـف کنیـد چـرا کـه تنظـیم صـحیح پارامترهای برادهبـرداری در طـول عمـر ابـزار تـاثیر مهمـی دارد. بهتـرین مرجـع بـرای ایـن پارامترهـا کاتالوگ های سازنده ابزار میباشد.



8-6 ایجاد Shank ابزار

در سمت راست پنجره تصویری از ابزار ایجاد شده قرار میگیـرد. ایـن تـصویر دقیقـاً همـان ابـزاری را نشان میدهد که شما ایجاد کرده اید. در شکل قبل اجزای مختلف یک ابزار را مشاهده میکنید.

در بالای ابزار یک بخش اضافی میافزاید. به این بخـش Shank مـیگوینـد در واقـع Shank انتهـای ابزار است که توانایی ماشینکاری ندارد و در نگهدارنده قرار میگیرد. در این حالت اندازه جزء جدید در بخش Dimension باید تعیین شود.

آخرین جزء ساخته شده Shank ابزار را حذف میکند.



تمامی اجزای مربوط به Shank ابزار را حذف میکند.



Shank ابزار ذخیره شده با فرمت  Pmlth را به ابزار می افزاید.



تغییرات داده شده در shank ابزار را ذخیره میکنـد و بـا اجـرای ایـن گزینـه منـوی Export Tool Shank ظاهر میشود. این تغییات در فایلی با پسوند Pmlth ذخیره میشود.

Dimensions :

اندازه های مربوط به Shank ابزار در این ناحیه درج میشود.

Upper Diameter :

اندازه قطر قاعده بالایی Shank ابزار را در این ناحیه مشخص میکنیم.

Lower Diameter :

اندازه قطر قاعده پایینی Shank ابزار را در این ناحیه مشخص میکنیم.

Length :

ارتفاع  shank ابزار را مشخص میکند.

[private_content]



 9-6 ایجاد نگهدارنده ابزار

از این منو برای ساخت نگهدارنده ابزار استفاده می شود. اکثر گزینههـای ایـن پنجـره شـبیه گزینـه هـای ساخت  Shankمیباشد که در ادامه به بقیه موارد میپردازیم.

Ignore :

با انتخاب این گزینه کنترل برخورد ابزار نادیده گرفته میشود.

Overhang :

فاصله ابزار تا گیره در این بخش مشخص میشود. در صورتی که ابزار با گیره برخوردی داشته باشد، از حداقل فاصله جهت جلوگیری از برخورد استفاده میکند.

برای تفهیم نحوه ایجاد نگه دارنده ابزار از یک مثال استفاده خواهیم کرد:

♦ در سمت چپ منو تصویری از ابزار وجود دارد و مقدار Overhanging به طور پیش فرض 60 درصد مقدار Tool Length است.

♦ این گزینه را جهت افزودن اولین بخش نگه دارنده ابزار انتخاب کنید وسپس تنظیمات زیر را انجام دهید.



Upper Diameter 60

Lower Diameter 20

Length 50

♦ این گزینه را جهت اضافه کردن بخش دوم نگهدارنده ابزار انتخاب کرده و سپس اندازه های زیر را وارد کنید.



Upper Diameter 60

Lower Diameter 60

Length 40

♦ این گزینه را جهت اضافه کردن بخش سوم نگهدارنده ابزار انتخاب کرده و سپس اندازه های زیر را وارد کنید.



Upper Diameter 110

Lower Diameter 60

Length 50

♦ این گزینه را جهت اضافه کردن بخش چهارم نگهدارنده ابزار انتخاب کرده و سپس اندازه های زیر را وارد کنید.



Upper Diameter 110

Lower Diameter 110

Length 50

♦ این گزینه Apply را جهت محاسبه امکان برخورد ابزار در مسیر ابزار فعال انتخاب کنید.





10-6 کنترل برخورد ابزار

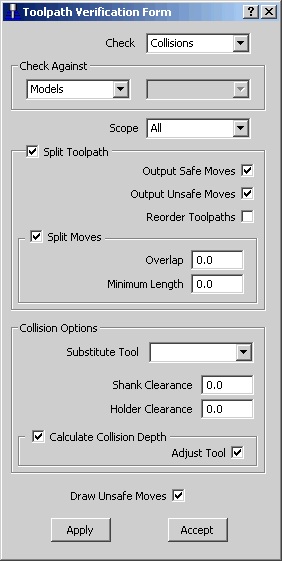

در طی مراحل ماشینکاری ممکن است ابزار یا نگهدارنده آن با قطعه کار برخـورد کنـد. مـیتوانیـد ایـن برخوردها را کنترل کنید، برای این کار منوی Collision Checker را به کار برید. به همین منظـور زیر آیکـن را در منوی اصلی بزنید. پنجره زیر ظاهر میشود.

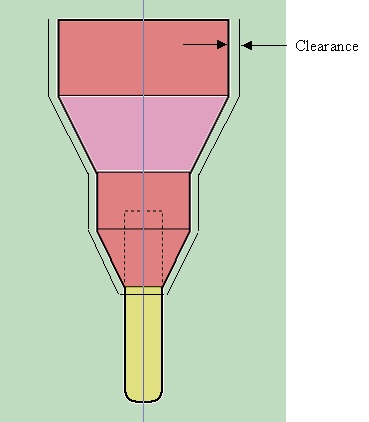

Clearance :

ناحیه اطمینان در اطراف ابزار جهت عدم برخورد با گیره را مشخص میکند.

Overlap :

جهت جلوگیری از برخورد میتوان به اندازه این گزینه، مسیر ابزار تعریف شـده را در نـواحی احتمـالی برخورد کاهش داد.

در صورتیکه گزینه adjust Tools را تیک کرده باشید و apply کنید، نرم افزار بطور اتوماتیک برخورد ابزار را در مسیر ماشینکاری چک نموده و در صورت وجود برخورد طول ابزار را بطور اتوماتیک اصلاح میکند.
