بررسی مبحث سوراخکاری Drill در نرم افزار مسترکم:

در ابتدا نقشه مورد نظر را با استفاده از نوار ابزار  sketcherکشیده و بعد از منوی machin type گزینه mill و بعد مشخصات ماشین مورد نظر را انتخاب کرده که machine group در پنجره operations manager باز می شود.

سپس از منوی  tool paths گزینه drill را انتخاب کرده به چند گزینه زیر بر می خوریم. که در تصاویر پایین می توانید مسیر و گزینه ها را مشاهده نمایید.

( جهت بزرگنمایی بر روی تصویر کلیک کنید )



: اگر این گزینه فعال باشد (که البته به صورت پیش فرض هم فعال است) در نقاطی که توسط کاربر کلیک می شود سوراخ ایجاد می کند



نکته : فراگرفتن این گزینه ضروری است و بیشترین کارایی را دارد

: در صورت فعال کردن این گزینه سوراخها به طور اتوماتیک بر اساس انتخاب هر یک از نقاط توسط کاربر ایجاد می شود. بدین صورت که :



نقطه اول : موقعیت اولین سوراخ را تعیین می کند

نقطه دوم : مسیر حرکت ابزار را تعیین می کند

نقطه سوم : موقعیت آخرین سوراخ را تعیین می کند

: سوراخ را بر اساس نقاطی که توسط کاربر انتخاب شده در یک جهت ایجاد می کند



: براساس پنجره ای که توسط کاربر انتخاب یا کشیده می شود، نقاط داخل پنجره را به منظور سوراخکاری شناسایی کرده و جهت آن را نیز مشخص می کند

 :سوراخ را در مرکز کمان هایی ایجاد می کند که اختلاف شعاع هر یک از کمانها با شعاع کمان مبنا از تلرانس تعیین شده کمتر است



: جدول الگوهای سوراخکاری در محیط دو بعدی می باشد



نکته : بهتر است جهت سهولت در کار فقط از گزینه برای سوراخکاری استفاده کنیم و نقاط را که می خواهیم سوراخ در آن مکان ایجاد شود را انتخاب کنیم.

پس از انتخاب نقاط و تأیید آنها پنجره اصلی سوراخکاری گشوده می شود که پارامترها و تغییرات لازم را در این پنجره اعمال می کنیم.

  • 1.Tool path type
  • 2.Tool
  • 3.Holder

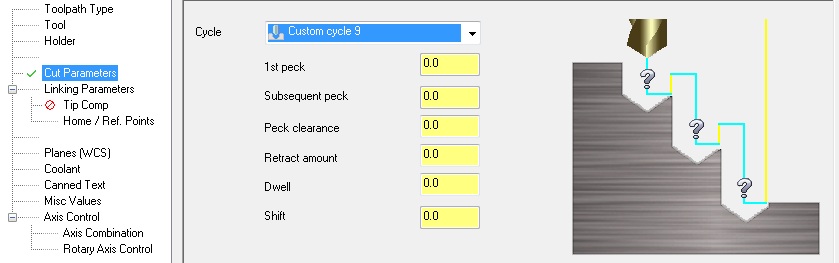

  • 4.Cut parameters
  • 5.Linking parameters

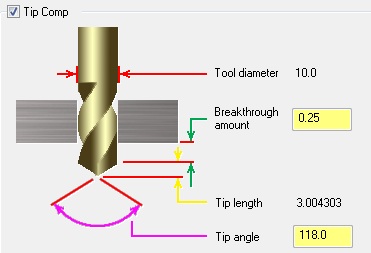

  • 6.Tip comp



Tool path type .1

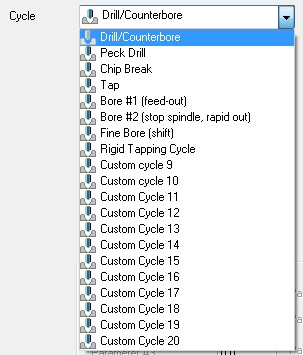

در این صفحه نوع سوراخکاری مشخص می شود که شامل

:جهت انجام یک سوراخکاری ساده از این گزینه استفاده می شود که البته بیشترین کاربرد را دارد.





این گزینه برای حفره تراشی با تیغه فرز به کار می رود و خصوصا حفره های راه بدر که قطر بزرگی دارند از این گزینه استفاده می شود.





جهت ایجاد سوراخ های کوچک و به تعداد زیاد از این گزینه استفاده می شود.





سوراخکاری مارپیچی یا برقوکاری مارپیچی





جهت ایجاد شیار داخلی یا رزوه کردن با ابزار مخصوص از این گزینه استفاده می شود.

نکته : چون گزینه کارایی بیشتری برای ما دارد، پس فقط به توضیح پارامترهای آن می پردازیم.
