آماده کردن مدل و مقدمات ماشینکاری در پاورمیل بخش دوم: در بخش قبلی از وب سایت مهندس گرام مقدماتی در زمینه آماده کردن مدل و مقدمات ماشینکاری در نرم افزار powermill بیان شد، که شامل سر فصل های زیر بودند:
1-2 نحوه انتقال فایل به PowerMillو نرم افزار Ps-exchange
2-2 منوی Model Transform
3-2 تعریف Workplane
4-2 تعریف بلوک خام
5-2 تعریف سرعتهای ماشینکاری
در این قسمت نیز به اماده مباحث می پردازیم
2-6 منو Rapid Move Heights
در این پنجره ارتفاع ایمن برای حرکت سریع ابـزار (G00) تعریـف مـیشـود. در صـورت عـدم تعریـف صحیح این پارامترها، ممکن است ابزار در حرکت سریع ماشینکاری با بلوک خام برخورد کند.
Safe Z :
ارتفاع ایمن Z که ابزار در حین ماشینکاری بلند شده و سپس با سرعت (G00) حرکت میکند.
Start Z :
ارتفاع شروع ، Zابـزار بـا سـرعت بـه پـایین آمـده و در ایـن ارتفـاع ایـستاده و از آن پـس بـا سـرعت ماشینکاری به بلوک خام نزدیک میشود.
Reset to Safe Heights :
به طور خودکار ارتفاع ایمن و شروع را بر مبنای حداکثر ارتفاع Zبلوک به علاوه مقدار افزایش ارتفاع Z ایمن، محاسبه میکند.
Apply to Active Toolpath :
مقادیر ارتفاع ایمن را که در این پنجره تعریف شده را به طور خودکار در مسیر ماشینکـاری کـه فعـال است اعمال میکند.
Absolute :
در صورت انتخاب Absolute مقادیر داده شده در این پنجره اندازههای مطلق میباشد.
2-7 پنجره Start and End From
در این پنجره نقاط شروع و پایان ماشینکاری تعیین میشود. با زدن این ایکن در منوی اصـلی پنجـره زیـر باز میشود.
با انتخاب حالت Absoluteمیتوانید مختـصات دلخـواه خـود را بـرای شـروع ماشـینکـاری وارد کنیـد.
همچنین با زدن Apply Start Point نقطه جدید تعریف شده در پروژه اعمال خواهد شد.

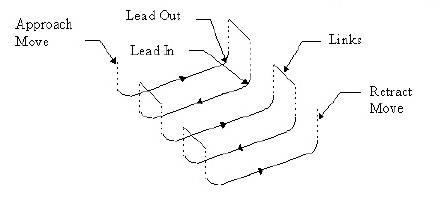

8-2 پنجره Leads & Links

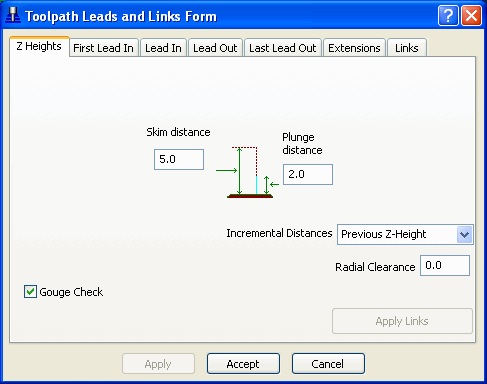

با زدن این دکمه در منوی اصلی پنجرهای مطابق شکل بعد باز خواهد شـد. در ایـن پنجـره مـیتوانیـد نحـوه ورود و خروج ابزار به داخل قطعه کار جهت ماشینکاری را تعیین کنید.
