بررسی ابزار ها در نرم افزار پاورمیل powermill بخش اول
بررسی ابزار ها در نرم افزار پاورمیل powermill بخش اول
شما در PowerMill قادر به تعریف انواع ابزارهای مختلف با قطر و طـولهـای متفـاوت در یـک پـروژه هستید. انواع نمادهای ابزار که در این نرم افزار استفاده شده و میتوان تعریف نمود به شرح زیر است.
- End Mill
- Ball Nosed
- Tip Radiused
- Tapered Spherical
- Tapered Tipped
- Drill
- Tipped Disc
- Off Centre Tip Radiused
- Tapping
- Form Tool
- Invalid Tool
منوی Tools
اگر در Explorer روی عنوان Tools کلیک راست کنید منوی Tools ظاهر خواهد شد.
Create Tools : باعث باز شدن منوی دیگری میشود که در آن میتوان ابزارهای مختلف را انتخاب و ایجاد کرد.
تعریف ابزار را منوی Toolsهم میتوانید انجام دهید.
2-6 تعریف یک ابزار
همانطور که گفته شد برای تعریف یک ابزار باید یکی از ابزارهای در نظر گرفتـه شـده را از طریـق نـوار ابزار Toolیا منوی زمینه انتخاب کرد. در این حالت بسته به نوع ابزار انتخابی منوی خـاص مربـوط بـه تعریف آن ابزار ظاهر خواهد شد.
Name : نام ابزار تعریف شده در این قسمت درج میشود.
Geometry : در این ناحیه پارامترهای لازم جهت تعریف ابزار وارد میشود.
Length : مقدار طول ابزار وارد میشود.
Diameter: مقدار قطر ابزار داده میشود.
Tool Status : در این ناحیه اگر عنوان validدرج شود به معنای آن است که اطلاعات درج شـده قابـل قبـول اسـت، در غیر اینصورت عنوان خطای موجود در تعاریف به طور مثال Diameter Tool Smallظاهر خواهد شد.
Number : شماره اختصاصی ابزار جهت نسبت دادن به فایل برش را شامل میشود.
3-6 منوی Tools Object
پس از ایجاد ابزار اگر عنوان آن را در Explorer انتخاب کرده و روی آن کلیک راست کنید منوی مذکور گشوده خواهد شد.
از این منو میتوانید تغییرات لازم را در ابزار ایجاد کنید. به عنـوان مثـال بـا انتخـاب Settingمـیتوانیـد پارامترهای ابزار را تغییر دهید.
[private_content]
4-6 ایجاد ابزار بر اساس کاتالوگ

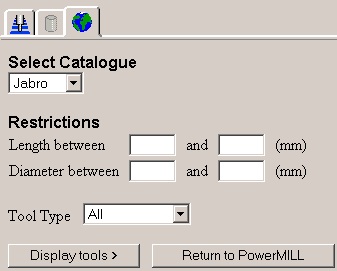

اگر عنوان Tools از Explorer کلیک راست کنید، از ناحیه Create قادر به انتخـاب گزینـه Form Catalog جهت ایجاد ابزار بر اساس کاتالوگهای استاندارد خواهید بود.

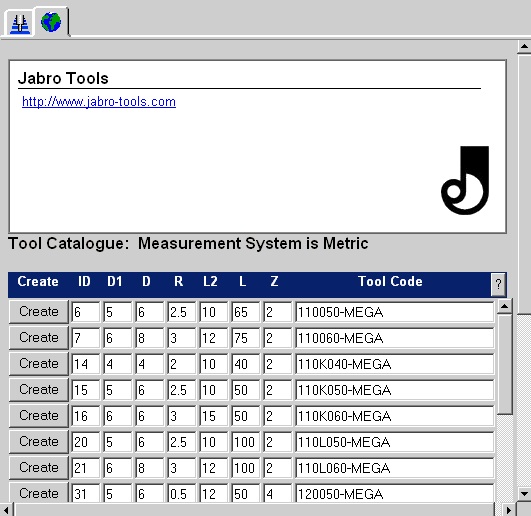

- برگه Browser از منوی From Catalog را فعال کنید.
- ابزار لازم را انتخاب کرده و گزینه Create را در سمت چپ آن انتخاب کنید.
- در این حالت PowerMill به طور خودکار این ابزار را ایجاد میکند. حال اگر به Explorer بازگردید عنوان آن را در زیر گروه Tools مشاهده خواهید کرد.
5-6 نسبت دادن ابزار به مسیر ابزار
در صورت تعریف یک ابزار قادر به نسبت دادن آن ابزار تعریف شده به مسیر ماشینکاری ساخته شده هستید . علاوه بر این حرکت ابزار در مسیر ماشینکاری را به راحتی میتوان شبیه سازی کرد.

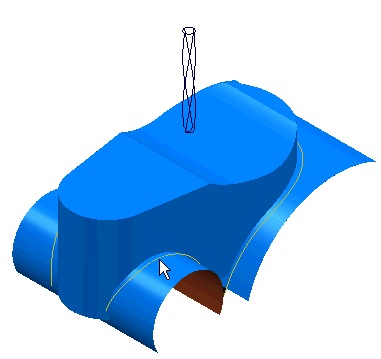

- محل قرار گیری ابزار را با کرسر مشخص کنید.

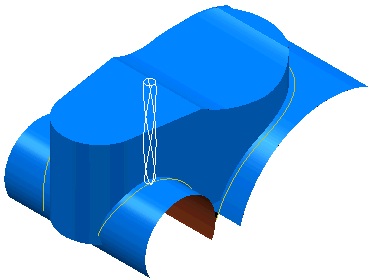

- از منوی Toolpath گزینه Attach Active Tool را انتخاب کنید. در این حالت ابزار به نقطه انتخابی منتقل میشود.

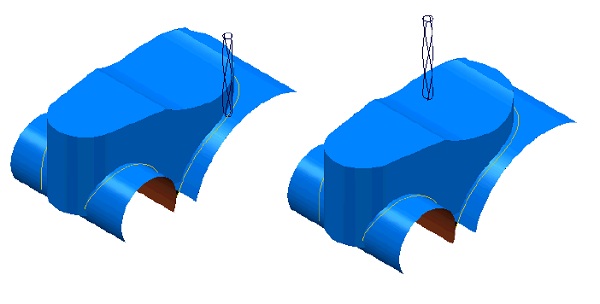

- با استفاده از کلیدهای → و ← میتوانید ابزار را حرکت دهید.
- کلید End باعث انتقال ابزار به انتهای مسیر و کلید Homeباعث انتقال آن به ابتدای مسیر میشود.

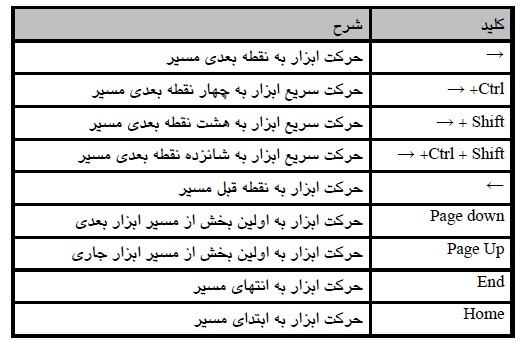

علاوه بر موارد فوقالذکر میتوانید از کلیدهای زیر نیز استفاده کنید:
